Паровой котел КП 200 на пеллетах температура 130 °С в Ульяновске
Цена с НДС за товар
Цена не указана
Условия поставки:
Изготовление под заказ
ТК по России и Казахстану
Безналичный расчет
Паровой жаротрубный котел
Удобно размещается в маленьких котельных
Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний
Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге
С котлом поставляется полный комплект запорной арматуры и КИП
Для очистки поверхностей нагрева от сажи остановка котла не требуется
Температура пара до 130 °С
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Тип котла | Жаротрубный | Тяга | Естественная |
|---|---|---|---|
| КПД (ГАЗ), не менее, % | 77 | Объем топочной камеры, м³ | 0.47 |
| Низшая теплота сгорания топлива ГАЗ, кКал/нм³ | 4400 | Присоединительные размеры выхода пара, Ду | 50 |
| Масса, кг | 1275 | Размер топочной камеры, длина*ширина*высота, мм | 1215х870х535 |
| Тепловая мощность, кВт | 150 | Присоединительные размеры по водяному тракту, Ду | 25 |
| Аэродинамическое сопротивление, Па (мм. вод. ст.) | 3.1 | Марка котла | STEAMEXPERT |
| Расход условного топлива, кг/ч | 25 | Расход топлива, кг/ч | 40 |
| Полный объем котла, м³ | 1.3 | Габаритные размеры, длина*ширина*высота, мм | 2400*1650*2250 |
| Температура пара, °C | 130 | Вид топки | Камерная горелка |
| Избыточное давление пара, не более, кгс/см² | 1.7 | Активная площадь решетки горения, м² | 0.92 |
| Паропроизводительность, кг/час | 200 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 300 |
| Диапазон регулирования теплопроизводительности, % | 50-100 | Топливо | Пеллеты |
| Объем паровой части, м³ | 0.1 | Избыточное давление пара, не более, МПа | 0.17 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Паровой котел КП 200 кг с температурой пара 130 °С на пеллетах в Ульяновске
- производительность 200 кг в час
- максимальная температура 130 градусов;
- давление 0.17 МПа, 1.7 кгс/см2;
- тепловая мощность 0. 15 МВт, 150 КВт;
- топливо – пеллеты;
Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.
Сравнивая цены на паровые котлы в Ульяновске, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Котельный блок КП-200 - 1 шт
- Горелка пеллетная 200 кВт
- Предохранительный клапан 17с28нж Ду 50 - 2 шт
- Кран шаровый - 1шт
- Вентиль 15Б1П Ду 15 Ру 16 - 2 шт
- Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
- Вентиль 15Б1П Ду 25 Ру 16 - 3 шт
- Указатель уровня 12кч11бк №4 - 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
- Вентиль 15кч18п Ду 50 Ру 16 - 1 шт
- Клапан обратный муфтовый Ду 25 - 1 шт
- Кран трехходовой 11б38бк2 Ду 15 (под манометр) - 2 шт
- Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 1 шт
- Манометр МП160 6 кгс/см2 - 1 шт
Дополнительно для подключения вам потребуются
- Питательный насос Pedrollo CP-158 (0,75 кВт)
- Автоматика
- Труба дымовая - 1 шт
- Водоподготовка (подбирается на основании химического анализа воды)
Устройство и описание
Промышленный паровой котел КП 200 с температурой 130 на пеллетах жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается сборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
На фронт котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для КП 200 130 С на пеллетах не требуется, агрегат работает на самотяге.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На сборник устанавливаются 2 предохранительных клапана.
Пеллетный паровой котел КП 200 кг температура 130 °С принцип работы
Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 130 град. При необходимости агрегат может производить теплоноситель меньшей температуры – 115 град и меньше.
Дымовые газы проходят трубную систему и поступают дымовую трубу.
Пеллетный паровой котел КП 200 кг 130 С должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура теплоносителя в котлоагрегате регулируется изменением давления, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.
Вода подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Подключение и монтаж
Подключение и монтаж производятся по проекту.
Для ввода парового пеллетного котла КП 200 температурой 130 градусов в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод агрегата в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
На нашем заводе вы можете купить все необходимое оборудование для подключения котлоагрегата.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил устройства и безопасной эксплуатации паровых котлов с давлением не более 0.17 МПа (1.7 кгс/см2)
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Пеллетный паровой котел КП-200 кг в час температурой 130 °С должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию агрегата, является предохранительный клапан. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации агрегата представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе паровой котел КП 200 130 °С на пеллетах подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации парового котла 10 лет.

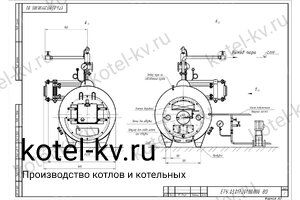

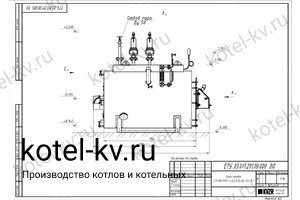

Чертежи парового котла КП 200 на пеллетах температура 130 С
Описание товара
Купить Паровой котел КП 200 на пеллетах температура 130 °С в Ульяновске
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Паровой котел КП 200 (производительность 200 кг пара в час, максимальная температура 130 С°, давление 0.17 МПа (1.7 кгс/см²), топливо - пеллеты). Применяется для технологических целей в производстве.
